// Acessórios Grau 8

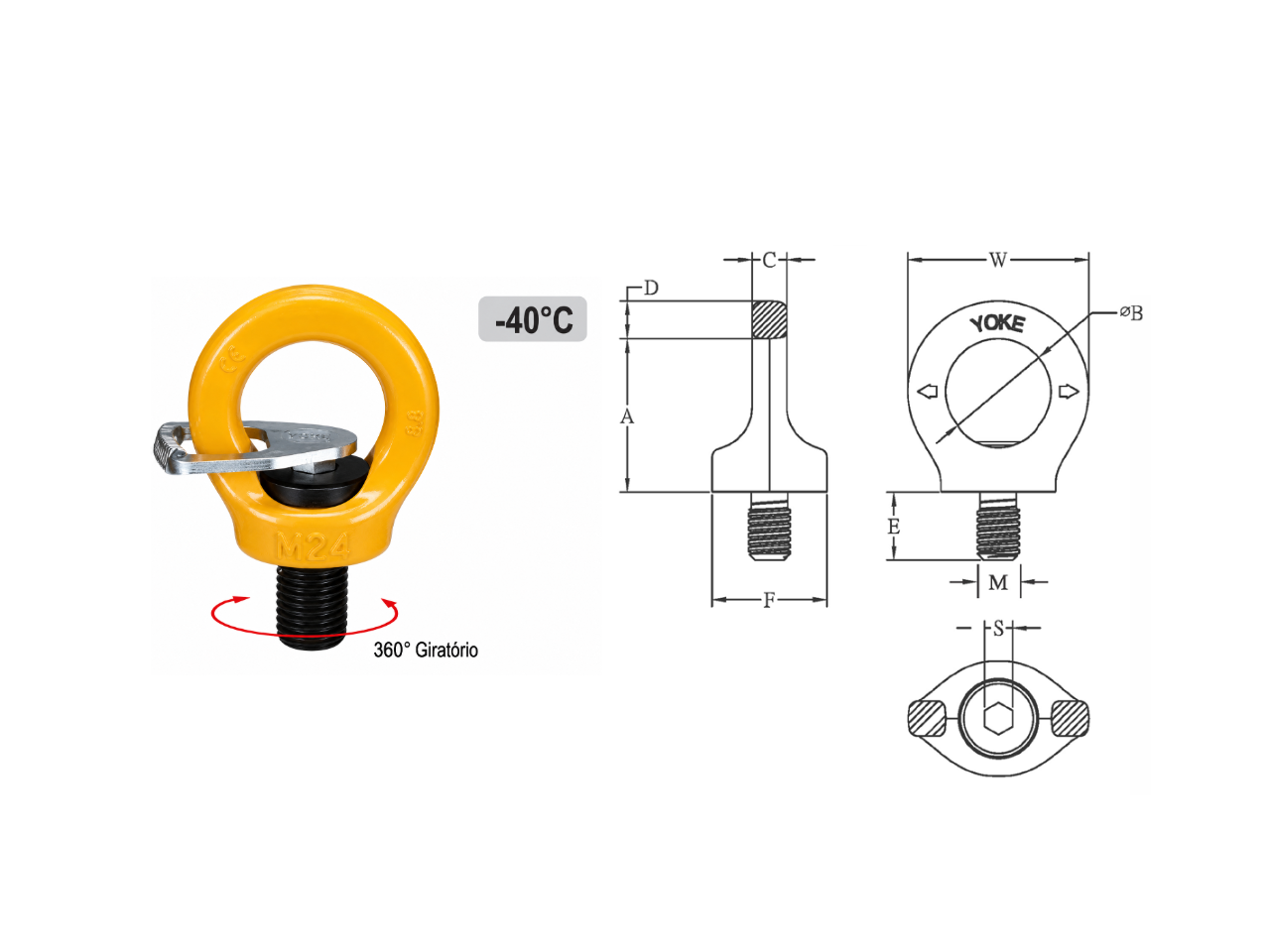

ROSCA MÉTRICA YP-8-292 K

Fabricação: Aço Alloy forjado, temperado e revenido.
Acabamento: Pintura epóxi amarela.
Utilização: Operações de elevação em fundições.
Norma: ASME B30.26 e EN 1677-1.
Fator de Segurança: 4:1
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.
OLHAL DE SUSPENSÃO YP 8 291 K ROSCA MÉTRICA YP-8-291 K GIRATÓRIO 360º -40º S/ TRAVA SEGURANÇA GRAU 10
Fabricação: Aço Alloy forjado, temperado e revenido.
Acabamento: Pintura epóxi amarela.
Utilização: Operações de elevação em fundições.
Norma: ASME B30.26 e EN 1677-1.
Fator de Segurança: 4:1
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.
OLHAL DE SUSPENSÃO - YP-8-291 K ROSCA MÉTRICA YP-8-292 K GIRATÓRIO 360º-40º S/ TRAVA SEGURANÇA GRAU 10
Fabricação: Aço Alloy forjado, temperado e revenido.
Acabamento: Pintura epóxi amarela.
Utilização: Operações de elevação em fundições.
Norma: ASME B30.26 e EN 1677-1.
Fator de Segurança: 4:1
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Modelo

Quantidade

Vea más información del artículo en la Tabla Técnica a continuación.

// Especificação técnica

Limite de carga de trabalho (ton)	Parafuso (fpp)	Dimensões (mm) A	Dimensões (mm) B	Dimensões (mm) C	Dimensões (mm) D	Dimensões (mm) E	Dimensões (mm) F	Dimensões (mm) S	Dimensões (mm) W	Peso unit. (kg)
0,3 (1)	5/16 - 18 UNC	36	25	8	11	12	25	1/4	44	0,1
0,4 (1)	3/8 - 16 UNC	36	25	8	11	15	25	1/4	44	0,1
0,75 (2)	1/2 - 13 UNC	42	30	10	13	19	33	5/16	52	0,2
1,5 (4)	5/8 - 11 UNC	51	35	14	13	24	35	3/8	61	0,3
2,3 (6)	3/4 - 10 UNC	57	40	16	17	29	44	1/2	70	0,5
2,5 (6)	7/8 - 9 UNC	57	40	16	17	33	44	1/2	70	0,5
3,2 (8)	1 - 8 UNC	70	48	19	21	38	52	9/16	84	0,9
4,5 (12)	1 1/4 - 7 UNC	86	60	24	26	48	62	3/4	108	1,7
7,0 (16)	1 1/2 - 6 UNC	103	72	29	32	57	78	7/8	130	2,9
9,0 (24)	1 3/4 - 5 UNC	120	82	34	38	67	88	1	150	4,6
12,0 (32)	2 - 4,5 UNC	137	94	38	43	76	104	1	168	7,0

Observações

Carga de trabalho com fator de segurança mínimo 4:1.

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.

Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.

O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.

Imagens meramente ilustrativas.

As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
