// Acessórios

OLHAL DE SUSPENSÃO TIPO PARAFUSO

Fabricação: Aço carbono C15E, roscas nos padrões polegada UNC e BSW.
Acabamento: Galvanização eletrolítica trivalente. Gravação em alto relevo indicando carga de trabalho, medida e demais informações.
Utilização: ancoragem e movimentação de equipamentos em geral.
Norma: DIN 580.
Fator de Segurança: 6:1.
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Modelo

Quantidade

Vea más información del artículo en la Tabla Técnica a continuación.

// Especificação técnica

Diâmetro da rosca (pol)	Rosca (fpp)	Dimensões (mm) A	Dimensões (mm) B	Dimensões (mm) C	Dimensões (mm) D	Dimensões (mm) E	Dimensões (mm) F	Dimensões (mm) G	Carga de trabalho (kgf) 45°	Carga de trabalho (kgf) vertical	Peso (kg)
1/4"	UNC - 20	36	20	6	20	8	42	13	50	75	0,060
5/16"	UNC - 18	36	20	8	20	8	42	15	100	140	0,060
3/8"	UNC - 16	45	25	9	25	10	53	18	170	230	0,100
1/2"	UNC - 13	53	29	12	30	12	62	21	240	340	0,170
5/8"	UNC - 11	63	35	16	36	14	78	26	500	700	0,290
3/4"	UNC - 10	72	40	18	40	16	87	32	860	1.200	0,410
7/8"	UNC - 9	82	44	22	45	19	98	35	1.000	1.400	0,630
1"	UNC - 8	90	50	25	50	20	109	36	1.290	1.800	0,890
1.1/8"	UNC - 7	108	60	28	65	24	132	45	2.300	3.200	1,670
1.1/4"	UNC - 7	108	60	28	65	24	132	45	2.300	3.200	1,630
1.3/8"	UNC - 6	126	70	34	75	28	158	54	3.300	4.600	2,720
1.1/2"	UNC - 6	144	80	39	85	32	183	63	4.500	6.300	2,530
2"	UNC -4,5	166	90	50	100	38	209	68	6.100	8.600	6,040

Observações

Carga de trabalho com fator de segurança mínimo 6:1.

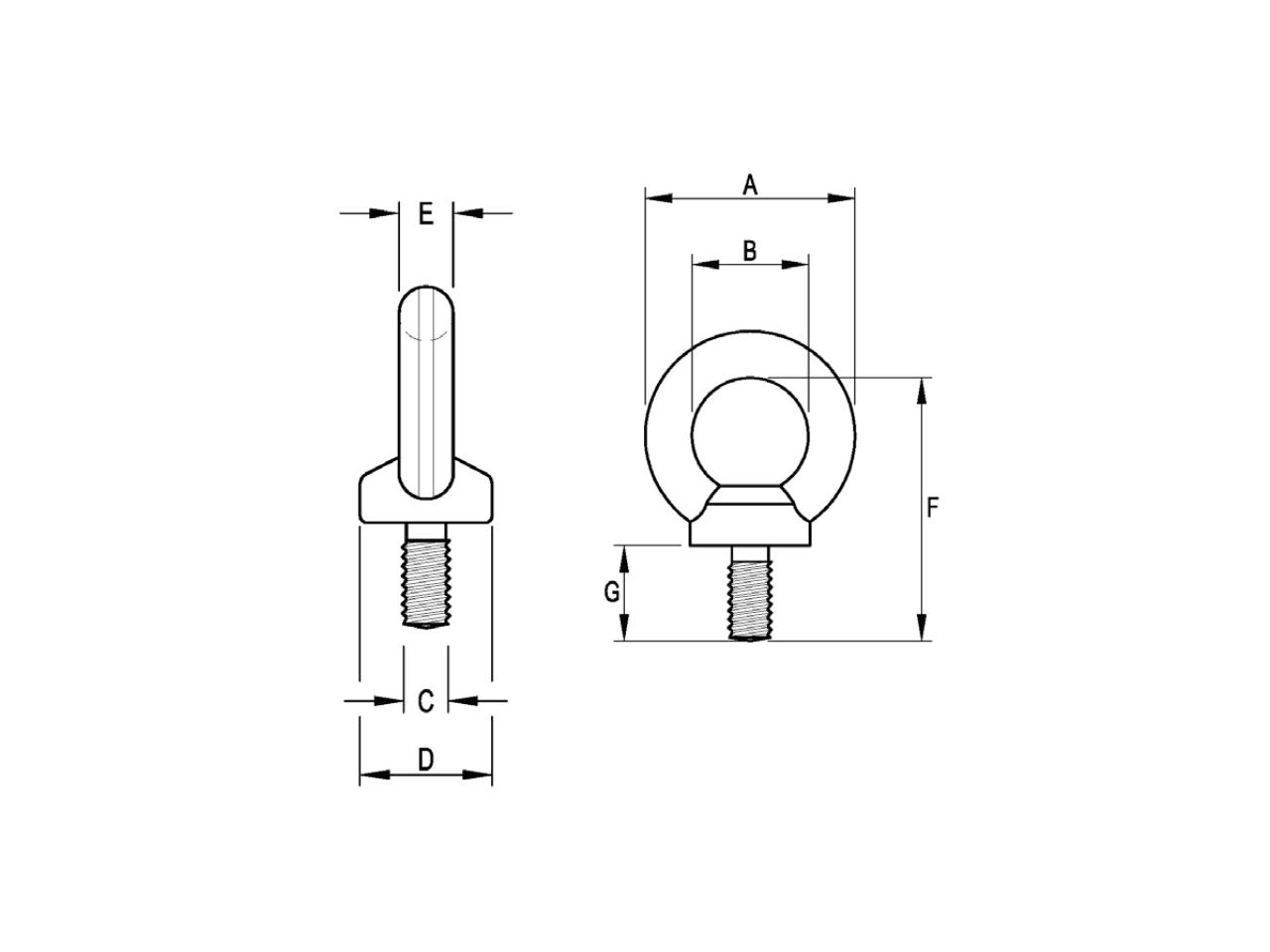

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.

Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.

O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.

Imagens meramente ilustrativas.

As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
