OLHAL DE SUSPENSÃO TIPO PARAFUSO ROSCA

Fabricação: Aço carbono C15E, roscas nos padrões polegada UNC e BSW.
Acabamento: Galvanização eletrolítica trivalente. Gravação em alto relevo indicando carga de trabalho, medida e demais informações.
Utilização: ancoragem e movimentação de equipamentos em geral.
Norma: DIN 580.
Fator de Segurança: 6:1.
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Modelo

Quantidade

Vea más información del artículo en la Tabla Técnica a continuación.

// Especificação técnica

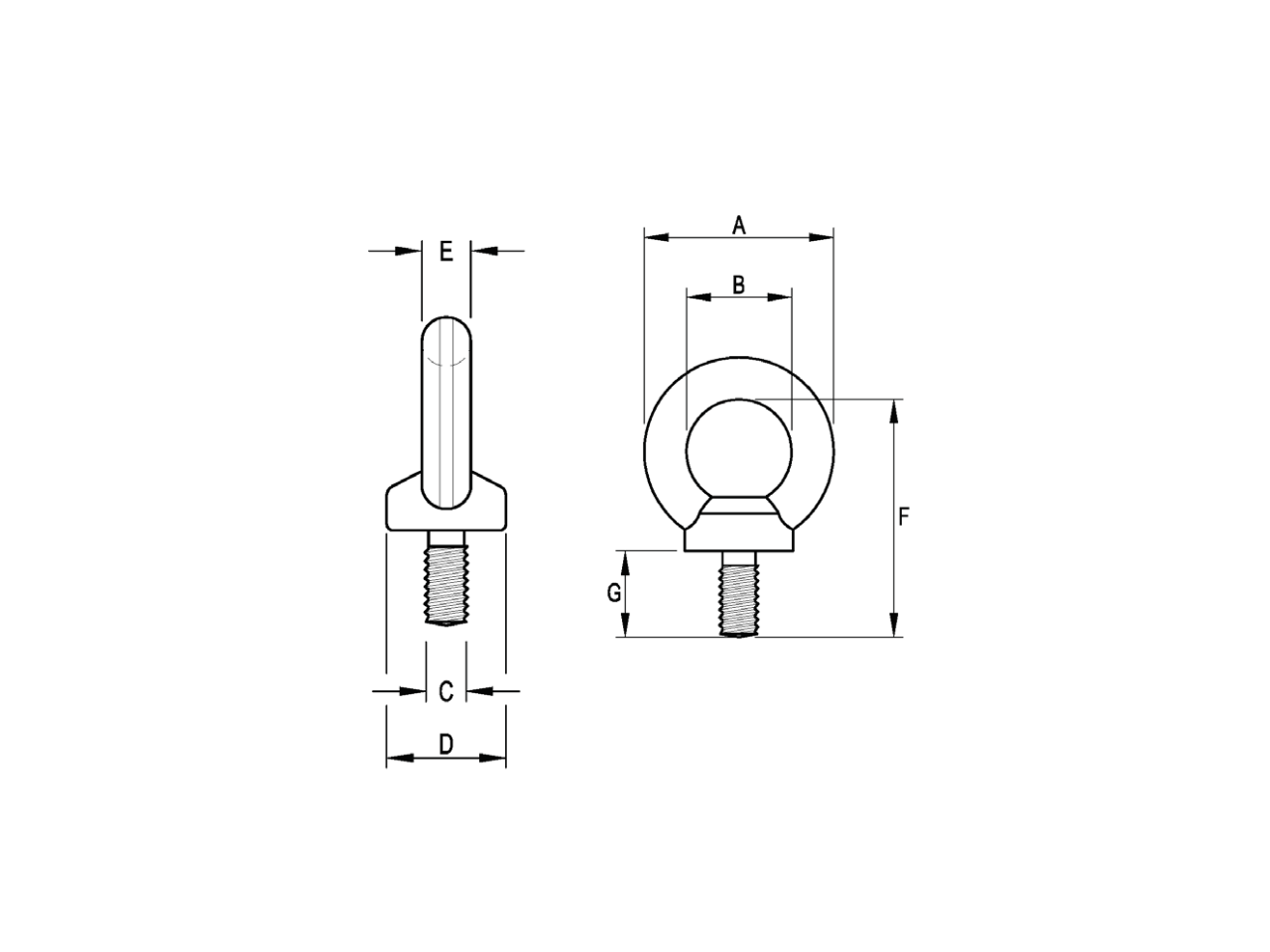

OLHAL DE SUSPENSÃO TIPO PARAFUSO ROSCA MÉTRICA - DIN

Diâmetro da rosca (mm)	Rosca (passo)	Dimensões (mm) A	Dimensões (mm) B	Dimensões (mm) C	Dimensões (mm) D	Dimensões (mm) E	Dimensões (mm) F	Dimensões (mm) G	Carga de trabalho (kgf) 45°	Carga de trabalho (kgf) vertical	Peso (kg)
M1/4	MA - 1,00	36	20	6	20	8	42	13	50	70	0,054
M516	MA - 1,25	36	20	8	20	8	42	15	100	140	0,056
M10	MA - 1,50	45	25	10	25	10	53	18	170	230	0,110
M12	MA - 1,75	53	29	12	30	12	62	22	240	340	0,190
M14	MA - 2,00	63	35	14	36	14	78	28	350	490	0,280
M16	MA - 2,00	63	35	16	36	14	78	28	500	700	0,310
M20	MA - 2,50	72	40	20	40	16	87	30	860	1.200	0,470
M22	MA - 2,50	90	50	22	46	21	109	35	1100	1.500	0,890
M24	MA - 3,00	90	50	24	50	21	109	38	1290	1.800	0,930
M30	MA - 3,50	108	60	30	65	24	132	45	2300	3.200	1,730
M36	MA - 4,00	126	70	36	75	28	158	55	3300	4.600	2,720
M42	MA - 4,50	144	80	42	85	32	183	65	4500	6.300	4,030
M48	MA - 5,00	166	90	48	100	38	209	70	6100	8.600	6,490
M56	MA - 5,50	184	100	56	110	42	230	80	8200	11.500	8,520
M64	MA - 6,00	206	110	64	120	48	253	90	11000	16.000	12,730
M72	MA - 6,00	260	140	72	150	64	375	100	14000	20.000	32,200
