// Acessórios

MANILHA GREEN PIN STANDARD GRAU 6 - G4161

  • Fabricação: Aço grau 6, manilha curva com pino roscado.
  • Acabamento: Galvanizado a fogo.
  • Utilização: Elevação de cargas.
  • Norma: EN 13889 e US Fed Spec. RR-C-271 Tipo IVA Classe 2, Grau A.
  • Fator de Segurança: 6:1.
  • As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Vea más información del artículo en la Tabla Técnica a continuación.

// Especificação técnica

MANILHA GREEN PIN STANDARD GRAU 6 - G4161

Carga máxima de trabalho (ton) Diam. Corpo “a” (mm) Diam. pino “b” (mm) Diam. olhal “c” (mm) Largura olhal “d” (mm) Largura interna “e” (mm) Altura interna “f” (mm) Largura “g” (mm) Compr. (mm) “h” Compr. pino “i” (mm) Largura “j” (mm) Peso unit. Kg Cant.
0,33 5 6 12 5 9,5 22 16 36 29,5 26 0.02
0,5 7 8 16,5 7 12 29 20 48,5 38 34 0.05
0,75 9 10 20 9 13 32 22 56 46,5 40 0.1
1 10 11 22,5 10 17 36,5 26 63,5 54 46 0.14
1,5 11 13 26,5 13 19 43 29 74 59,5 51 0.19
2 13,5 16 34 13 22 51 32 89 73 58 0.36
3,25 16 19 40 16 27 64 43 110 89 75 0.63
4,75 19 22 46 19 31 76 51 129 103 89 1.01
6,5 22 25 52 22 36 83 58 144 119 102 1.5
8,5 25 28 59 25 43 95 68 164 137 118 2.21
9,5 28 32 66 28 47 108 75 185 153 131 3.16
12 32 35 72 32 51 115 83 201 170 147 4.31
13,5 35 38 80 35 57 133 92 227 186 162 5.55
17 38 42 88 38 60 146 99 249 203 175 7.43
25 45 50 103 45 74 178 126 300 243 216 12.84
35 50 57 111 50 83 197 138 331 272 238 18.15
42,5 57 65 130 57 95 222 160 377 310 274 26.29
55 65 70 145 65 105 260 180 433 344 310 37.6

Observações

Carga de trabalho com fator de segurança mínimo 6:1.

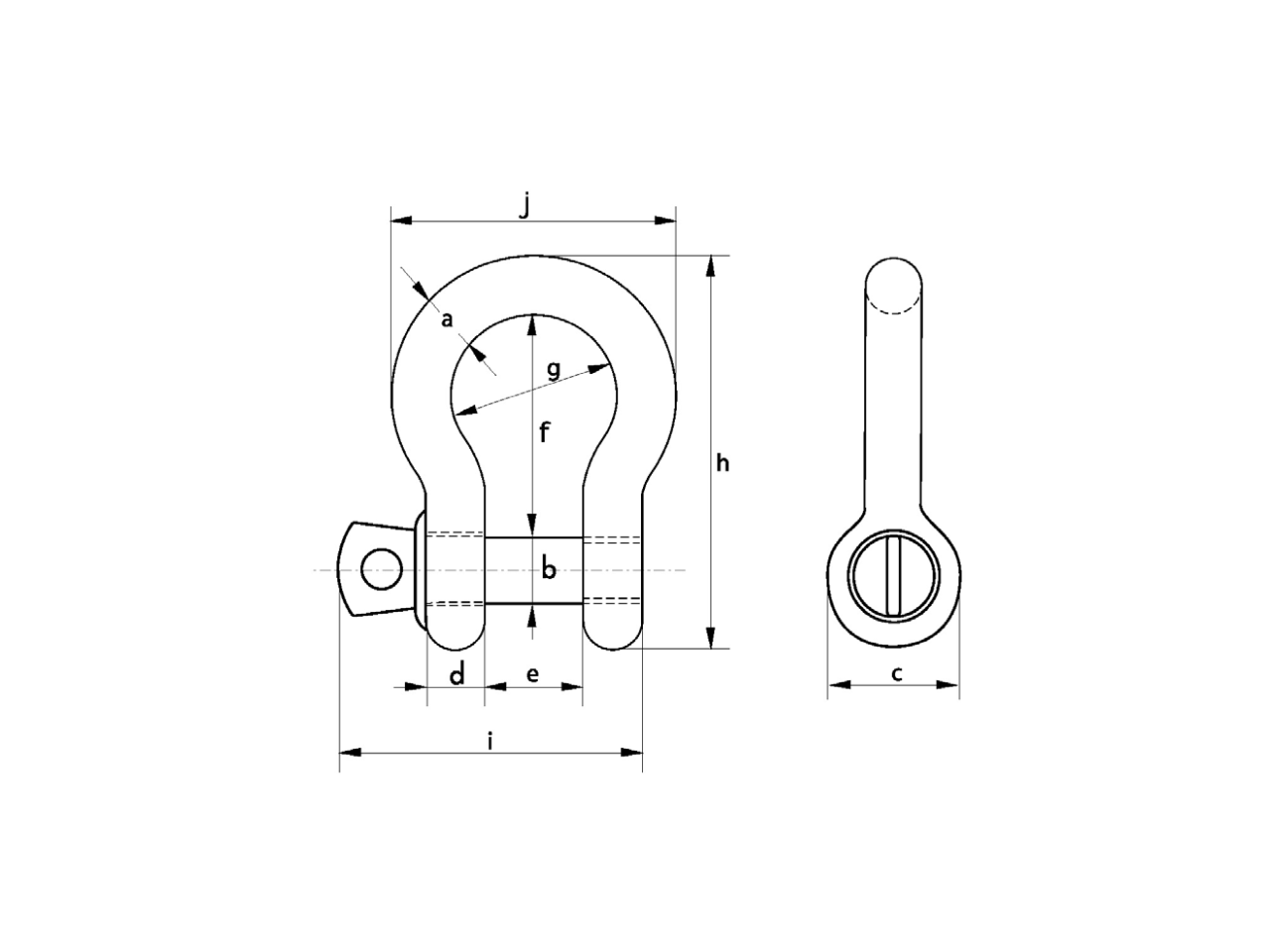

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.

Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.

O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.

Imagens meramente ilustrativas.

As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
