// Acessórios Grau 8

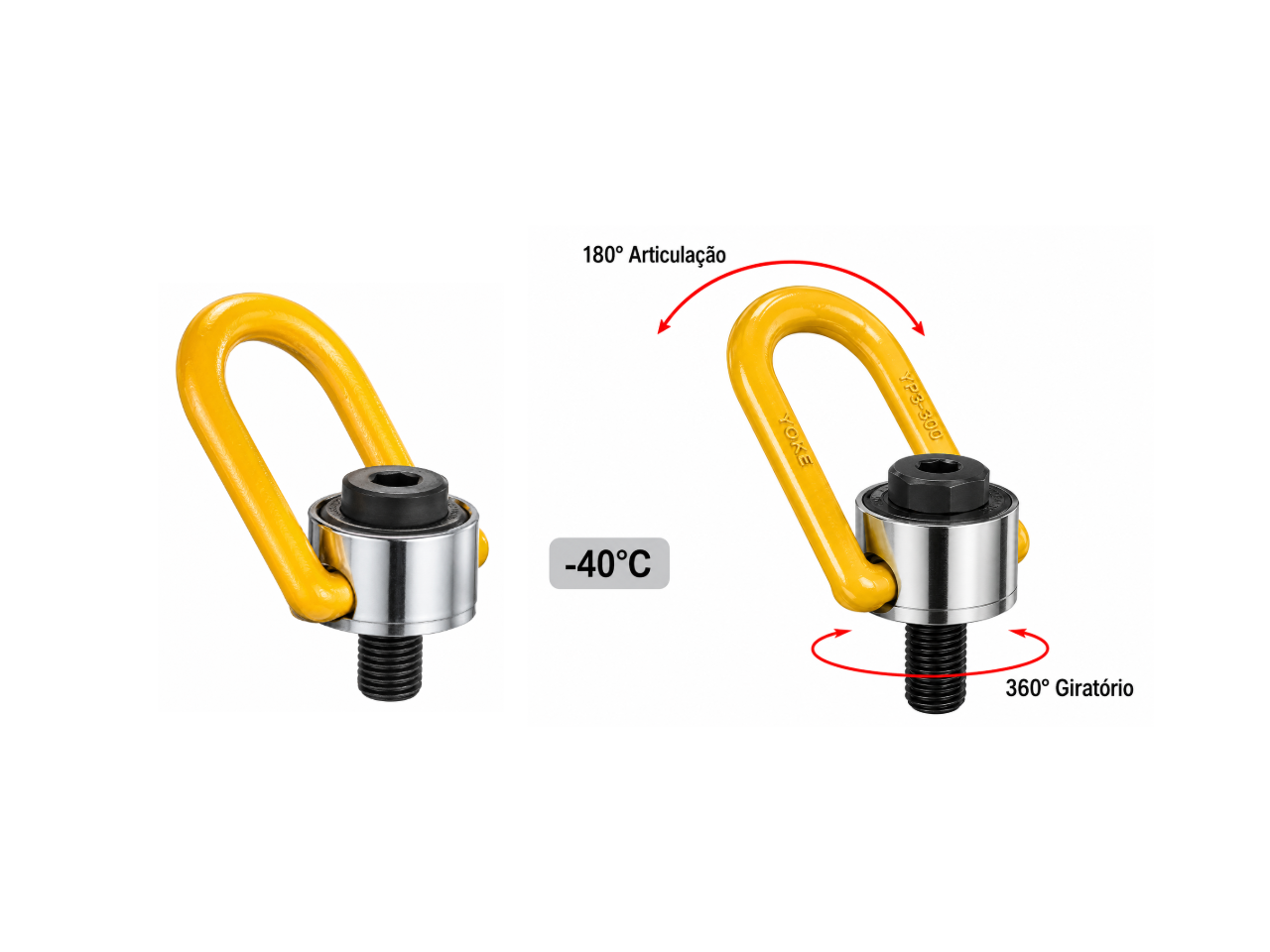

OLHAL DE SUSPENSÃO YP-8-231 PARAFUSO CURTO

Fabricação: Aço Alloy forjado, temperado e revenido.
Acabamento: Pintura epóxi amarela.
Utilização: Permite movimento de 360° de rotação com inclinação dentro de 90°.
Norma: ASME B30.26 e EN 1677-1.
Fator de Segurança: 4:1
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Quantidade

Veja mais informações do item na Tabela Técnica abaixo.

// Especificação técnica

Col2	Direção da carga	M8	M10	M12 ou 1/2”	M14	M16 ou 5/8”	M18	M20 ou 3/4”	7/8”	M24 ou 1”	M27	M30 ou 1 1/4”	M36 ou 1 1/2”	M42	M48 ou 1/2”	M56	M64
1	0°	0.5	0.7	1	1.5	2	2.5	3	3,8	5	5.6	7.8	12.5	15.6	20	22	22.5
2	0°	1	1.4	2	3	4	5	6	7,6	10	11.2	15.6	25	31.2	40	44	45
1	90°	0.5	0.7	1	1.5	2	2.5	3	3,8	5	5.6	7.8	12.5	15.6	20	22	22.5
2	90°	1	1.4	2	3	4	5	6	7,6	10	11.2	15.6	25	31.2	40	44	40
2	0-45°	0.7	1	1.4	2.1	2.8	3.5	4.2	5,3	7	7.8	10.9	17.5	21.8	28	30,8	28
2	45-60	0.5	0.7	1	1.5	2	2.5	3	3,8	5	5.6	7.8	12.5	15.6	20	22	20
2	assimétrico	0.5	0.7	1	1.5	2	2.5	3	3,8	5	5.6	7.8	12.5	15.6	20	22	20
3-4	0-45°	1.1	1.5	2.1	3.2	4.2	5.3	6.3	8	10.5	11.8	16.4	26.3	32.8	42	46.2	42
3-4	45-60	0.8	1.1	1.5	2.3	3	3.8	4.5	5,7	7.5	8.4	11.7	18.8	23.4	30	33	30
3-4	assimétrico	0.5	0.7	1	1.5	2	2.5	3	3,8	5	5.6	7.8	12.5	15.6	20	22	20

Observações

Carga de trabalho com fator de segurança mínimo 4:1.

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.

Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.

O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.

Imagens meramente ilustrativas.

As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
