MANILHA RETA PINO REFORÇADO

Fabricação: Aço carbono com pino roscado reforçado.
Acabamento: Galvanizado.
Utilização: Movimentação e amarração de cargas.
Fator de Segurança: 4:1.
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Modelo

Quantidade

Veja mais informações do item na Tabela Técnica abaixo.

// Especificação técnica

Diâmetro do Corpo (D) (pol)	Diâmetro do Pino (P) (pol)	Dimensões (mm) A	Dimensões (mm) B	Dimensões (mm) C	Dimensões (mm) D	Dimensões (mm) E	Dimensões (mm) F	Dimensões (mm) G	Carga de trabalho (ton)	Peso unit. (kg)
3/16"	1/4"	5	6	32	17	9	29	12	0,250	0,017
1/4"	5/16"	6	8	41	24	12	37	14	0,300	0,030
5/16"	3/8"	8	10	49	27	14	42	17	0,400	0,050
3/8"	1/2”	10	13	59	34	17	49	21	0,600	0,100
1/2”	5/8”	13	16	74	44	20	60	27	1,000	0,180
5/8”	3/4”	16	19	101	59	27	78	34	1,600	0,460
3/4”	7/8”	19	22	106	68	33	101	39	2,500	0,720
7/8”	1”	22	25	123	71	39	113	45	3,200	0,900
1”	1 1/8”	25	29	141	78	40	121	51	4,000	1,590
1 1/8”	1 1/4”	29	32	155	87	48	141	58	5,000	2,400
1 1/4”	1 3/8”	32	35	179	100	58	162	64	6,300	3,410
1 3/8”	1 1/2”	35	38	196	106	58	171	73	8,000	4,690
1 1/2”	1 5/8”	38	41	212	120	61	184	74	10,000	5,520
2”	2 1/4”	51	54	280	159	76	239	105	16,000	12,450

Observações

Carga de trabalho com fator de segurança mínimo 4:1.

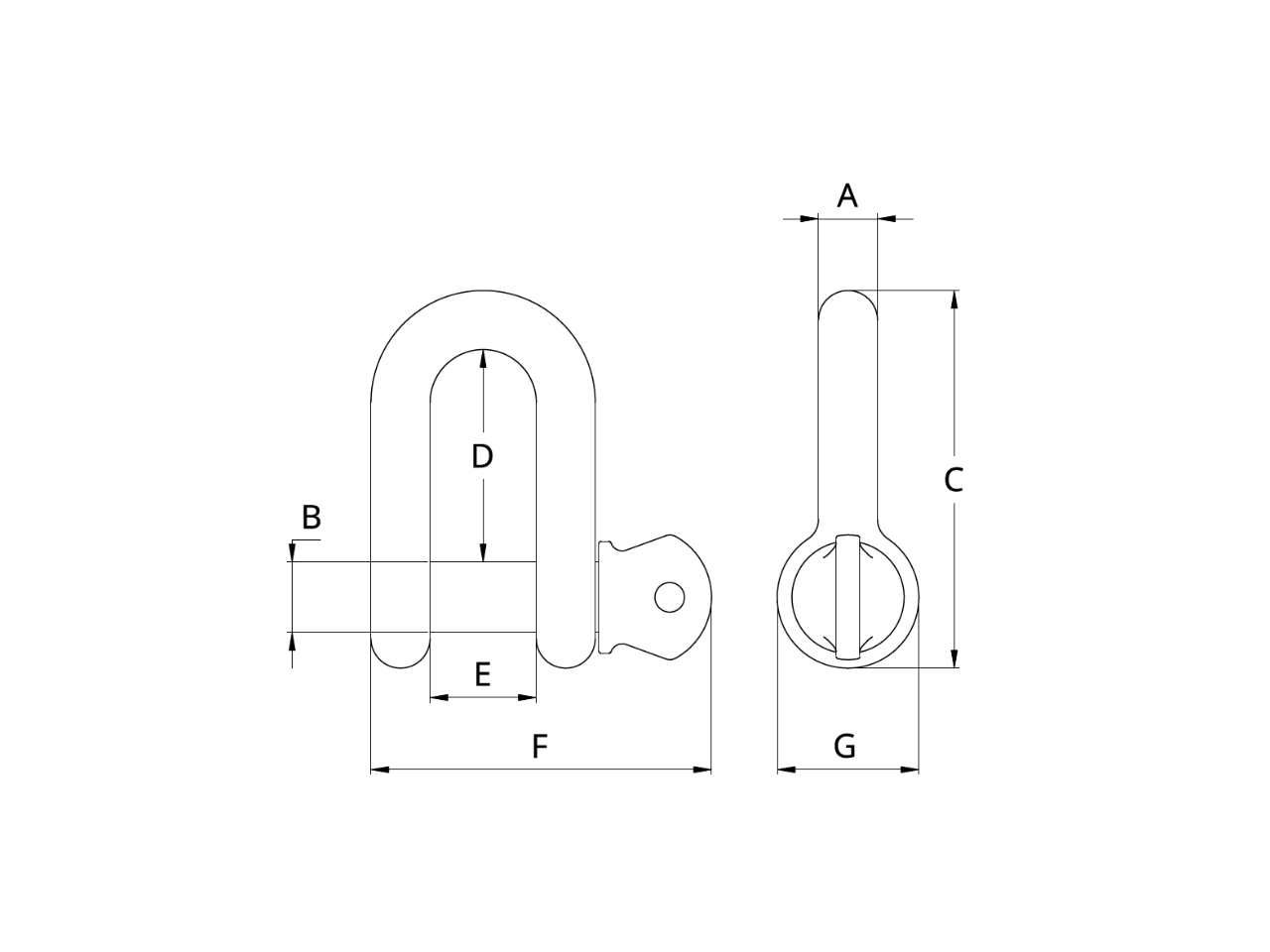

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.

Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.

O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.

Imagens meramente ilustrativas.

As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
