Manilha Green Pin Heavy Duty Grau 8 - P6036
Manilha Green Pin Heavy Duty Grau 8 - P6036. Manilhas em aço alloy e linha Green Pin para ligação segura em içamentos.
// Acessórios
MANILHA GREEN PIN STANDARD GRAU 6 - G4153
- Fabricação: Aço grau 6, manilha reta com porca, pino e cupilha.
- Acabamento: Galvanizado a fogo.
- Utilização: Elevação de cargas.
- Norma: EN 13889 e US Fed Spec. RR-C-271 Tipo IVB Classe 2, Grau A.
- Fator de Segurança: 6:1.
- As informações da tabela são referenciais, podendo variar de acordo com o fabricante.
// Especificação técnica
MANILHA GREEN PIN STANDARD GRAU 6 - G4153

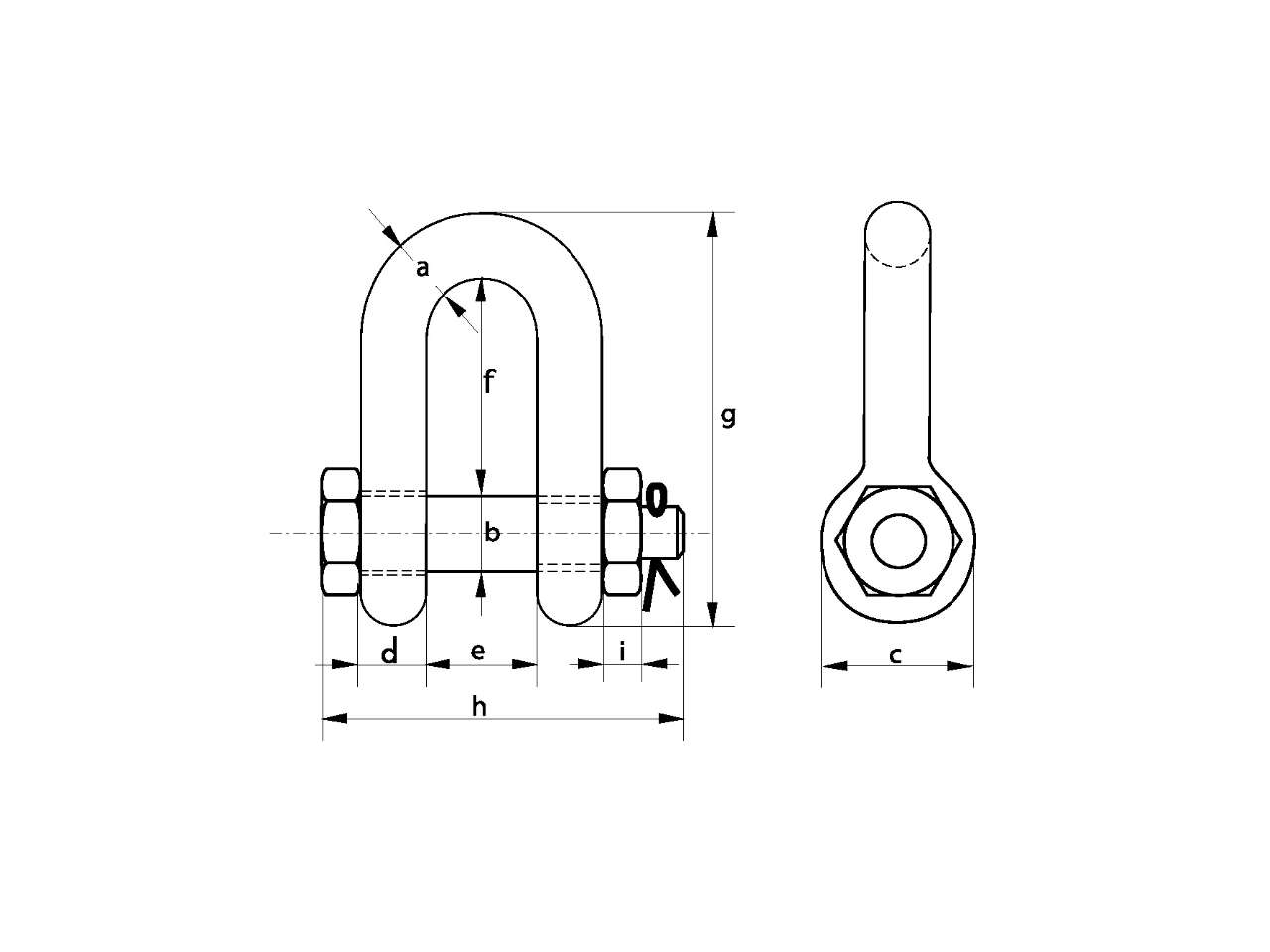

| Carga máxima de trabalho (ton) | Dia. Corpo “a” (mm) | Dia. pino “b” (mm) | Dia. olhal “c” (mm) | Largura olhal “d” (mm) | Largura interna “e” (mm) | Altura interna “f” (mm) | Altura (mm) “g” | Compr. pino “h” (mm) | Espessura da porca “i” (mm) | Peso unit. Kg | Qtde |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 13.5 | 16 | 34 | 13 | 22 | 43 | 81 | 82 | 13 | 0.39 | |
| 3,25 | 16 | 19 | 40 | 16 | 27 | 51 | 97 | 98 | 17 | 0.67 | |
| 4,75 | 19 | 22 | 46 | 19 | 31 | 59 | 112 | 114 | 19 | 1.08 | |
| 6,5 | 22 | 25 | 52 | 22 | 36 | 73 | 134 | 130 | 22 | 1.66 | |
| 8,5 | 25 | 28 | 59 | 25 | 43 | 85 | 154 | 150 | 25 | 2.46 | |
| 9,5 | 28 | 32 | 66 | 28 | 47 | 90 | 167 | 166 | 27 | 3.4 | |
| 12 | 32 | 35 | 72 | 32 | 51 | 94 | 180 | 178 | 30 | 4.51 | |
| 13,5 | 35 | 38 | 80 | 35 | 57 | 115 | 209 | 197 | 33 | 6.1 | |
| 17 | 38 | 42 | 88 | 38 | 60 | 127 | 230 | 202 | 19 | 7.63 | |
| 25 | 45 | 50 | 103 | 45 | 74 | 149 | 271 | 249 | 23 | 12.88 | |
| 35 | 50 | 57 | 111 | 50 | 83 | 171 | 305 | 269 | 26 | 17.35 | |
| 42,5 | 57 | 65 | 130 | 57 | 95 | 190 | 345 | 301 | 29 | 25.94 | |
| 55 | 65 | 70 | 145 | 65 | 105 | 203 | 376 | 330 | 32 | 35.33 | |
| 8,5 | 75 | 83 | 162 | 73 | 127 | 229 | 427 | 380 | 39 | 52.97 |
Observações
Carga de trabalho com fator de segurança mínimo 6:1.
Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.
Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.
O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.
Imagens meramente ilustrativas.
As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
