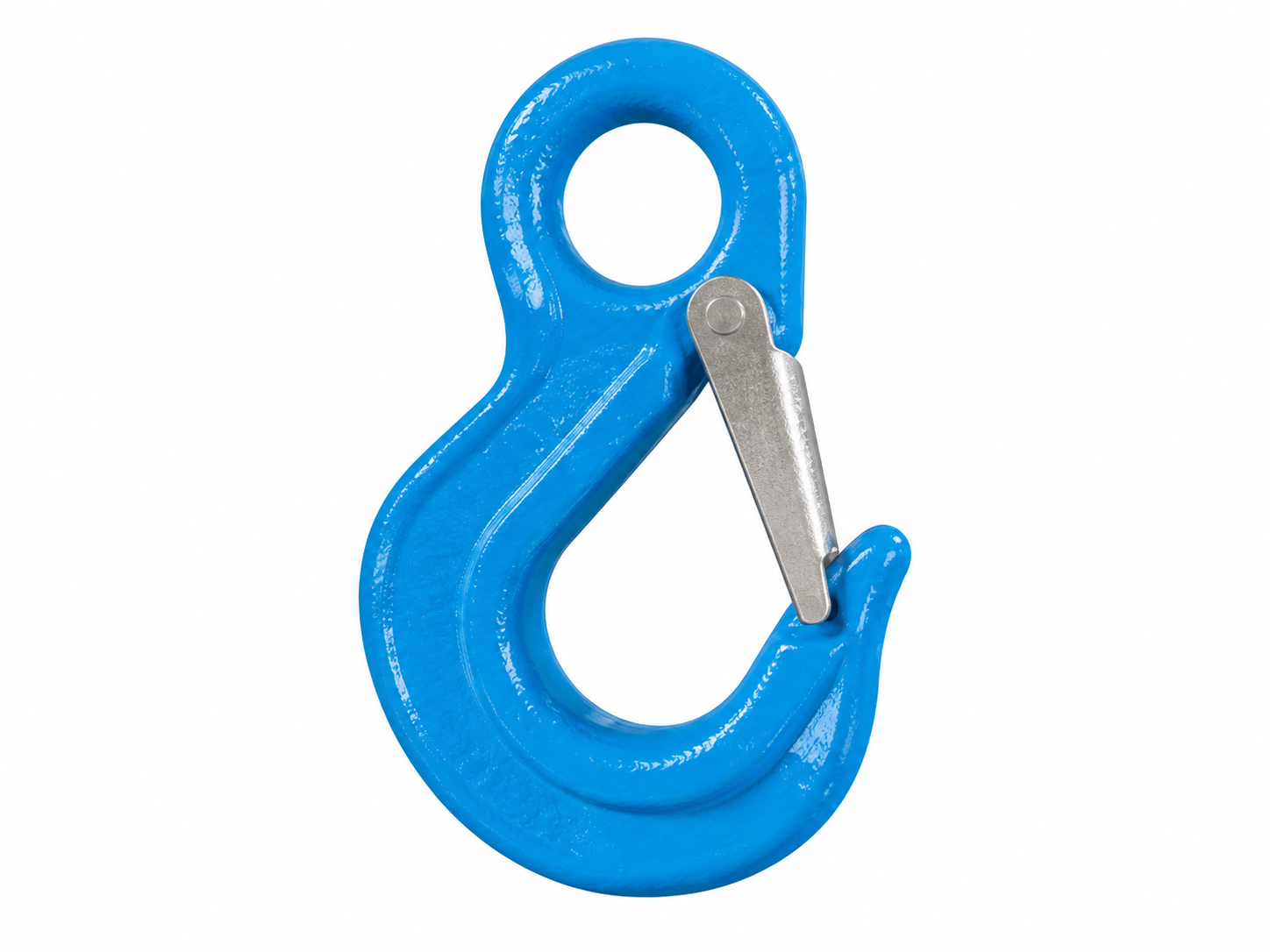

GANCHO OLHAL GRAU 10

Fabricação: Aço liga alloy steel grau 10.
Acabamento: Pintura epóxi azul.
Utilização: Elevações de cargas em geral e na confecção de lingas de corrente.
Norma: DIN 5691
Fator de Segurança: 4:1
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.

Modelo

Quantidade

Veja mais informações do item na Tabela Técnica abaixo.

// Especificação técnica

Diâmetro da corrente (mm)	Dimensões (mm) A	Dimensões (mm) B	Dimensões (mm) C	Dimensões (mm) D	Dimensões (mm) E	Dimensões (mm) F	Carga de trabalho (kgf)	Peso unit. (kg)
6	111	20	10	21	18	15	1.400	0,320
8	137	25	11	27	25	17	2.500	0,600
10	171	35	16	32	29	23	4.000	1,200
13	219	43	19	43	38	28	6.700	2,200
16	260	51	24	50	46	40	10.000	3,500
20	298	55	27	56	52	44	16.000	6,200
22	330	60	29	62	66	50	19.000	11,500
26	376	70	35	75	73	58	26.500	12,200
32	458	82	39	89	87	62	40.000	21,200

Observações

Carga de trabalho com fator de segurança mínimo 4:1.

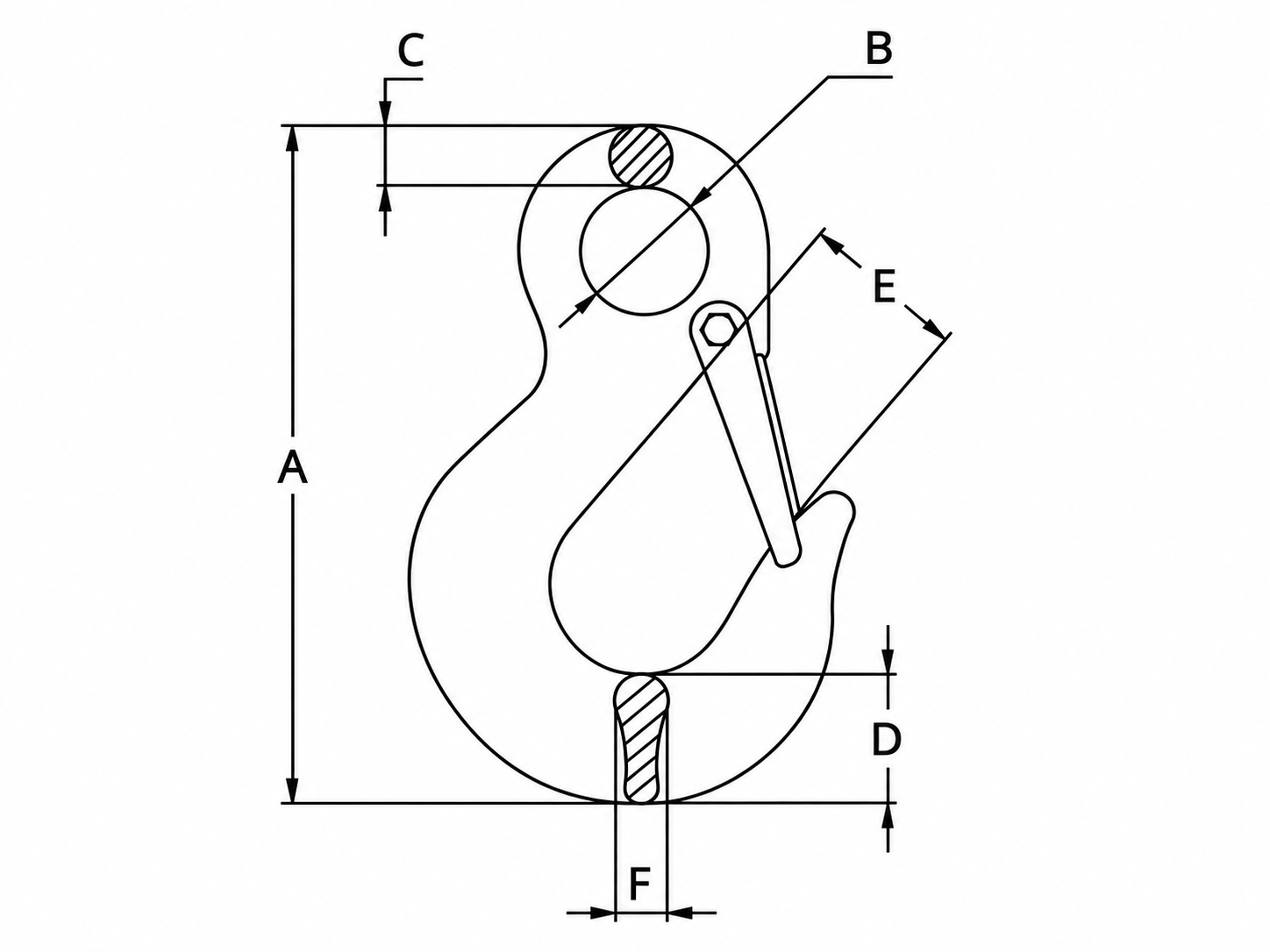

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.

Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.

O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.

Imagens meramente ilustrativas.

As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
