ANEL DE SUSTENTAÇÃO ANELAO FORJADO GRAU 10
ANEL DE SUSTENTAÇÃO ANELAO FORJADO GRAU 10. Linha completa de Acessórios com soluções CASJ para operações industriais.
// Acessórios Grau 8
ANEL DE SUSTENTAÇÃO COM 2 SUB-ELOS GRAU 10
- Fabricação: Aço liga alloy steel grau 10 - Norma EN 1677-4.
- Acabamento: Pintura epóxi azul.
- Utilização: Elevações de cargas em geral e na confecção de lingas de corrente.
- Normas: EN 818-4, DIN 3088, DIN 5688-3 e NBR 15516-1.
- Fator de Segurança: 4:1
As informações da tabela são referenciais, podendo variar de acordo com o fabricante.
// Especificação técnica
ANEL DE SUSTENTAÇÃO COM 2 SUB-ELOS GRAU 10
| Dimensões (mm) Master Link A | Dimensões (mm) Master Link B | Dimensões (mm) Master Link C | Dimensões (mm) Sub-elos D | Dimensões (mm) Sub-elos E | Dimensões (mm) Sub-elos F | Carga de trabalho (45º) (Kgf) | Peso Unit. (kg) | Qtde |
|---|---|---|---|---|---|---|---|---|
| 19 | 75 | 135 | 13 | 25 | 54 | 3.000 | 1,300 | |
| 23 | 90 | 160 | 16 | 34 | 70 | 5.300 | 2,330 | |
| 27 | 100 | 180 | 19 | 40 | 85 | 8.400 | 3,700 | |
| 33 | 110 | 200 | 23 | 50 | 115 | 14.100 | 6,500 | |
| 36 | 140 | 260 | 27 | 65 | 140 | 21.200 | 10,100 | |
| 50 | 190 | 350 | 33 | 90 | 180 | 33.60 | 22,800 | |
| 50 | 190 | 350 | 36 | 100 | 180 | 39.900 | 26,000 | |
| 60 | 200 | 400 | 45 | 100 | 180 | 56.000 | 42,600 | |
| 72 | 250 | 460 | 50 | 110 | 200 | 85.000 | 66,700 |
Observações
Carga de trabalho com fator de segurança mínimo 4:1.

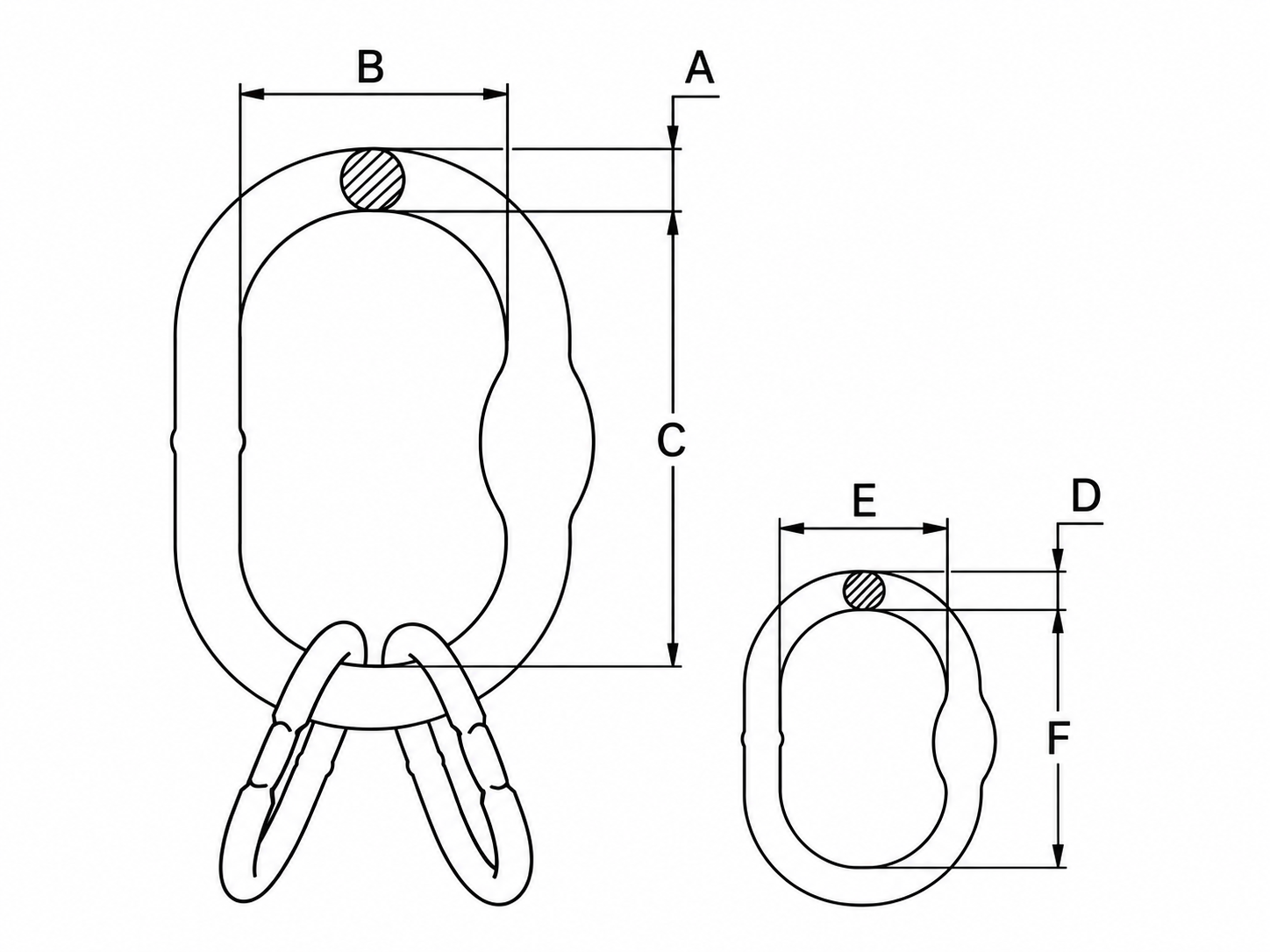

Dimensões conforme desenho técnico; tolerâncias conforme norma do fabricante.
Valores indicativos do catálogo CASJ. Confirmar especificação na cotação.
O uso inadequado do produto isenta o fabricante de responsabilidade por danos ou acidentes.
Imagens meramente ilustrativas.
As cores dos produtos podem variar de acordo com a resolução do seu monitor ou tela.
